原创作品，转载需注明出处，否则必究。
作者：迪凯光电技术研发及市场支持人员
迪凯光电生产的红外测温仪作为通用的温度测量仪表，在热工行业有广泛的使用。客户在使用过程中提出的一些基础问题做以下汇总，供客户查询。
以下举例中所有的假设因素均用红色标出，在实际操作过程中，红色标出部分务必参照红外测温仪产品标签参数调整。请勿直接照搬。
1、接线：
迪凯光电生产的11个系列，97种规格的测温仪，接线定义一致。客户要求的特种电缆除外；二线制（IT7系列）产品除外。
1.1 基础接线定义
|
接插件引脚 |
引线颜色 |
引线定义 |
|
六芯线 |
||
|
1 |
红 |
24V |
|
2 |
蓝 |
0V |
|
3 |
黑 |
-OUT |
|
4 |
黄 |
+OUT |
|
5 |
绿 |
485+（A） |
|
6 |
白 |
485-（B） |
1.2 电源参数说明：
迪凯光电生产的所有红外测温仪的供电电源均为直流24V（≥200mA），供电电源大于24V时，测温仪会过压保护，不能正常工作。
供电电源接线说明：红线接直流24V（+）
蓝线接直流24V（-）
1.3 模拟输出说明：
迪凯光电生产的所有红外测温仪提供国标输出，规格有：4-20mA、0-20mA、0-5V、0-10V等。也可按照客户要求，提供特殊规格输出。
在测温仪使用过程中，要严格按照输出规格，匹配显示变送仪表、PLC、A/D采集卡的输入规格。
1.4 红外测温仪模拟输出信号复用
部分客户会要求用一路模拟信号输出匹配多路显示变送仪表或者其他组态。这是完全允许的。

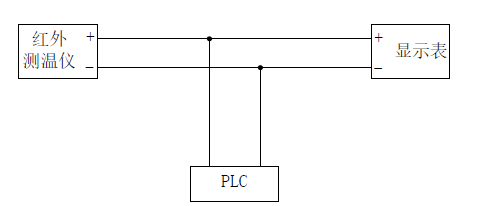

当测温仪信号输出规格为0-5V或0-10V时，可以直接并联使用。如下图所示：

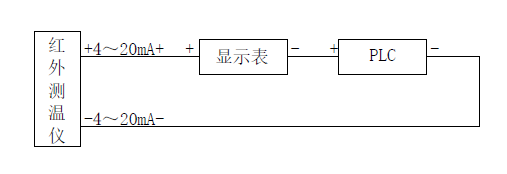

当测温仪信号输出规格为4-20mA 或 0-20mA时，用串联连接方式。如下图所示：
说明：信号回路输入阻抗需小于600Ω，否则会造成显示值错误。
2、信号变送
迪凯光电生产的红外测温仪，除了测温仪面板显示的数字单位为温度外，模拟输出信号单位均为电流或电压，将电流或电压转换为温度信号的数字处理过程，称为信号变送。也就是说，如果将测温仪的模拟输出信号直接接入显示表、PLC、A/D采集卡时，需要将电信号做数学运算。
以下举例说明：
2.1 红外测温仪配用显示仪表
目前市面上的显示变送仪表几乎全部为智能仪表，具有丰富的参数设置。若用户直接配用迪凯光电的DK506显示仪表，出厂前已完成匹配设置。若用户自己购买显示仪表，至少要设置四个基本参数，显示仪表才会显示正确的测量值。
四个基本参数为：
仪表的输入规格选择
量程下限设置（设置为测温仪的量程下限）
量程上限设置（设置为测温仪的量程上限）
小数点位置设置（一般仪表均为四位显示，当测温仪量程上限大于1000时，设置为无小数点。有的仪表无该参数）
其他参数设置请用户务必详细阅读显示变送仪表的说明书。测量值显示有误，显示表参数设置问题占绝大部分原因。维护人员请务必熟练掌握显示仪表的设置方法及流程。
2.2 红外测温仪配用PLC或者A/D采集卡
编程人员一般非常容易理解信号变送的意义，也非常容易找到解决问题的方法及数学模型。信号变送编程的目的就是要将难以辨识的物理量，通过一定的算法处理，变成所有人都可以直观认识的通用物理量。
举例说明信号变送方式：
例如
一台DIT-6H1比色测温仪，量程：600-1400 ℃，信号输出：4-20mA
匹配一台PLC的4-20mA模拟输入
假如PLC的A/D 为12bit
那么，要想在PLC上将4-20mA 电流信号转变为600-1400℃的温度，做如下处理即可
温度=600+( PLC读入值-819)/((4095-819)/(1400-600))
公式参数说明：
温度：经变送处理后PLC识别的温度
600： 测温仪量程下限
PLC读入值：4-20mA 经PLC的A/D识别后的数字
819：4mA经PLC的A/D识别后的数字
4095: 20mA经PLC的A/D识别后的数字
1400: 测温仪量程上限
建议：PLC工程师将测温仪量程上限及下限设计为用户参数，供用户直接设置。以提高系统的兼容性。
3、RS485通讯
迪凯光电生产的红外测温仪产品除IT7二线制之外，其他产品均使用异步串行通讯接口，接口电平符合RS485标准中的规定。通讯速率最快可达115200 bit/S。数据格式为1个起始位，8位数据，无校验位，1个停止位。
可以RS485 ⇔ RS485通讯，也可通过 RS485 ⇔ RS232转换卡（或者接口连接器）和电脑串口通讯，还可以通过RS485 ⇔ USB接口直接和电脑连接。
RS485转RS232连接器及RS485转USB连接器需用户自备。
IT8、DIT、FOT、IRPT系列产品可通过测温仪面板设置通讯速率。
通信协议示例（波特率：9600 bit/s）：
读取温度：
上位机发送：01 (31 ms)
上位机收到：FF 81 86 80 95 9E 95 8A 88 80 8A 80 81 9B 86 FE
设置参数：
上位机发送：41 FF 81 95 9E 95 E4 88 80 8A 80 FE (593 ms)
上位机收到：FF 81 86 80 95 9E 95 8A 88 80 8A 80 81 9B 86 FE
上位机接收到的数据解析：
|
|
意义 |
备注 |
|
FF |
帧头 |
|
|
81 |
地址（ID号） |
81经过最高位置0后变为01 |
|
86 80 |
当前温度值 (实时值) |
86 80经过最高位置0操作后变为06 00，按字节转转为10进制 6*100+0=600即可还原为温度 |
|
95 |
峰值保持时间 |
0~120 |
|
9E |
差值保持时间 |
未用，此字节空闲 |
|
95 |
滤波系数+工作模式 |
位的组合代表不同的意义 |
|
8A |
发射率 |
0-100 |
|
88 80 |
温度 |
继电器阈值温度，解析方式同温度值 |
|
8A 80 |
温度 |
继电器阈值温度，解析方式同温度值 |
|
81 |
量程上限 |
可表示整百温度 |
|
9B |
量程下限 |
可表示整百温度，但是量程下限不一定是整百 |
|
86 |
传感器类型 |
1、FOT6；2、FOT8；3、IT6；4、IT8； |
|
FE |
帧尾 |
|
4、控制输出
红外测温仪作为测量传感一次仪表，测量值不仅可以用来确定生产工艺，为生产工艺提供靠靠数据，还可接入控制器，形成闭环，对加热设备温度实现连续控制。闭环控制可以保证生产过程稳定可靠，同时还可以降低能耗。
4.1 闭环过程控制：
迪凯光电部分测温仪本身自带控制输出，例如AIFOT系列产品，该产品具有极高的控制速度。可以实现急速变化的温度控制。例如，某焊接行业，采用超高频感应加热，工件温度在2秒钟之内从室温升至850℃左右，并保温1秒钟。AIFOT系列测温仪可以实现无过冲的保温控制。AIFOT系类测温仪将红外测温仪的极高响应速度和高速人工智能温度控制完美结合。
常规温度闭环控制一般由测量仪器（红外测温仪），控制器，受控功率器件组成。温度控制过程的好坏，对控制器提出了极高的要求。一般场合，采用温控仪表实现，特殊要求的场合，客户会根据自身需求，自行开发控制系统。
闭环控制过程的可靠性和稳定性，一般影响因素最大的是控制器。
4.2 闭环通断控制
通过继电器控制设备是否通断电来实现报警或者粗放生产工艺控制。相对比较简单，可通过显示变送仪表实现相对单一功能。当用PLC的IO口时，可通过反馈控制各种液压，气动，电动动作动作。在智能设备中，被广泛使用。
5、响应速度
迪凯光电生产的短波长红外测温仪的响应速度一般小于5ms，可提供小于10µS甚至更快速度的产品。
8-14µm的红外测温仪产品响应速度一般小于50ms。
一般的测温使用场景，迪凯光电生产的红外测温仪响应速度完全胜任。迪凯红外测温仪在超高速温度测量方面的应用有：材料爆炸温度测量跟踪，自蔓延燃烧过程温度跟踪等领域有非常出色的表现。
6、测温仪量程上限
迪凯光电普通产品量程上限3000℃。可根据客户需要，提供量程上限3500℃的产品。
7、量值传递及量值朔源
我们确保3000℃以下的（含3000℃）的所有产品，都有对应的黑体辐射源，有对应的标准测温仪。
迪凯光电拥有各种温度段的标准黑体辐射源、多种规格的标准测温仪。
迪凯光电作为负责任的测量仪器生产企业，每年在标准设备的量值传递和量值朔源方面投入大量的财力和物力。迪凯的产品在相关主管部门做过严苛的型式批准实验（CPA）。
除了标准测温仪定期必须送检外，迪凯光电对自产系列产品自动抽检，送国家计量部门校对检验。检测结果均优于标的精度要求。
红外测温仪使用基础篇2
DK506显示变送仪表设置

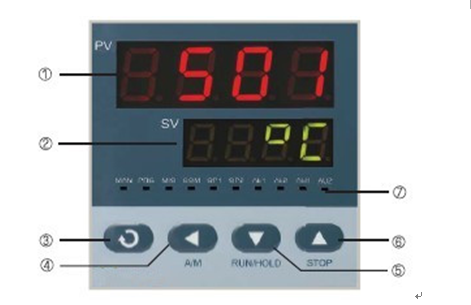

1、显示表界面
① 上显示窗，显示测量值PV、参数名称
② 下显示窗，显示单位符号、参数值
③ 设置键，用于进入参数设置状态，确认参数修改等
④ 数据移位键
⑤ 数据减少键
⑥ 数据增加建

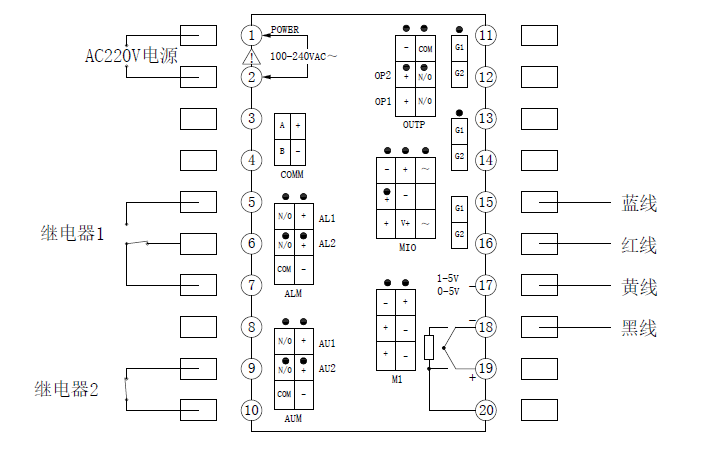

2、显示表接线
1、2之间接220V电源
5、6、7之间接继电器1
对应上下限报警AL1、AL2 ，7脚为公共端，6、7常闭，5、7常开
9、10之间接继电器2
对应第二上下限报警AU1、AU2，继电器2初始状态为常闭
15、16、17、18分别接蓝、红、黄、黑线
3、设置量程上下限值（例如量程为200-600℃）
长按设置键，当出现HIAL参数后，松开设置键
再短按设置键，参数会发生变化，当出现参数Loc 后
通过数据移位，数字增加和减少键将参数值设置为808，设置完成后，再连续短按设置键，当出现参数SCL时停止，将参数改为量程下限值200
设置完成后，再按1次设置键，会出现参数SCH，将参数改为量程上限值600
4、设置上下限报警值
参数定义如下
|
参数 |
参数含义 |
说明 |
|
HIAL |
上限报警 |
当PV大于HIAL时产生上限报警，当PV小于HIAL-AHYS时上限报警解除 |
|
LoAL |
下限报警 |
当PV小于LoAL时产生下限报警，当PV大于LoAL+AHYS时下限报警解除 |
|
HdAL |
第二 上限报警 |
当PV大于HdAL时产生第二上限报警，当PV小于HdAL-AHYS时报警解除 |
|
LdAL |
第二下 限报警 |
当PV小于LdAL时产生第二下限报警，当PV大于LdAL+AHYS时报警解除 |
长按设置键，当出现HIAL参数后，松开设置键
再短按设置键，参数会发生变化，当出现参数HIAL后 通过数据移位，数字增加和减少键设置上限报警值
再短按设置键1次，出现参数LOAL后 ,通过数据移位，数字增加和减少键设置下限报警值
继续短按设置键1次，出现参数HdAL后 ,通过数据移位，数字增加和减少键设置第二上限报警值
继续短按设置键1次，出现参数LdAL后 ,通过数据移位，数字增加和减少键设置第二下限报警值
